【联邦学习之旅】C1 FATE Flow 流程源码解析

FATE 作为目前最受欢迎的联邦学习开源项目，直接从源码来进行学习是非常好的途径。本文将从代码的角度来介绍 FATE 中的调度器 FATE Flow 的工作原理。

注：本文基于 FATE 1.5.0 版本，后续版本的代码将另外标注出变化。

分析与总结

因为文章太长，所以写在前面（笑）

不出意外的话，这篇文章截止发布时应该是全网最详尽的 FATE Flow 介绍和源码解析的文章。因为之前也自己实现过基于 DAG 的分布式调度器，所以看到很多当年的设计出现在 FATE 这样一个广受欢迎的开源框架中，感觉还是挺自豪的。当然了，也发现了不少可以优化和改进的地方，比如可以支持单步执行、执行到某个节点等更丰富的执行模式；比如可以更加优化代码的组织逻辑，而不是像现在这样纸包鸡包纸包鸡；比如可以采用更加统一的错误码及报错说明便于调试和排查错误；比如可以增加更丰富的调度器配置兼容不同的使用场景；诸如此类，不一而足。

不过话说回来，Talk is Cheap, Show Me The Code。FATE 能在这么短的时间内拿出这么大工程量的项目，且完成度很高，真的说明微众我的前同事们工作真的非常辛苦且卓有成效。道路是曲折的，前途是光明的。

后面我还会继续写一下联邦学习算法是如何被调度执行的（这部分在本文中非常简略），希望能对大家有所帮助。

FATE 总体架构

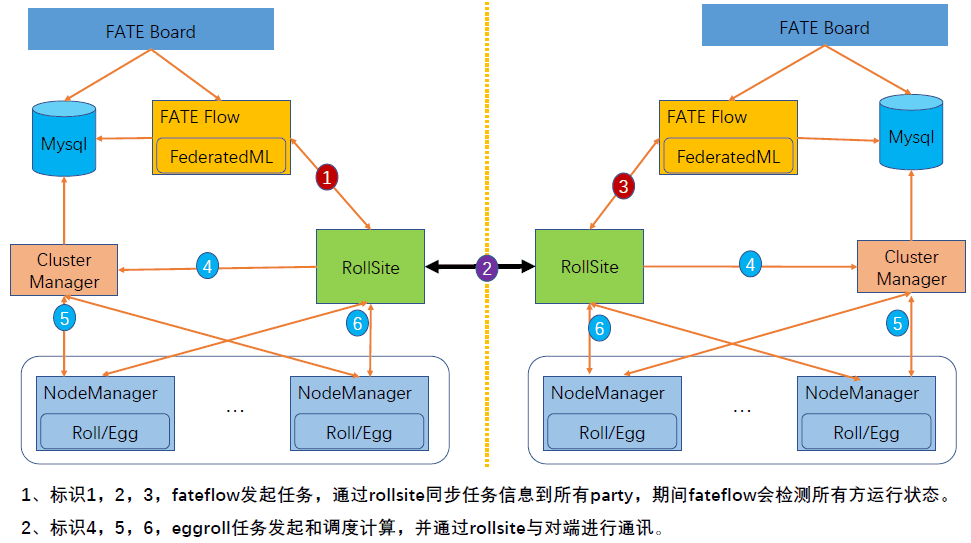

本文主要介绍 FATE Flow 的核心流程代码，作为核心调度器模块，会和系统中其他各个组件有较多交互，所以我们先来简单介绍一下整体的系统架构，方便后面说明和理解。

具体各个模块的说明如下：

• FATE Flow: 联邦学习的任务流水线管理模块（通俗理解就是调度器）
  • FederatedML: 联邦机器学习的 Python 实现包（类比 scikit-learn）
• Cluster Manager: 集群管理器
• Node Manager: 节点管理器，管理每台机器的计算资源
• RollSite: 跨 Party 通讯组件，以前的版本里叫 Proxy+Federation
• Mysql: 数据库，FATE Flow 和 Cluster Manager 的数据在此存储

组件比较多，可以先有一个简单的了解，后面会跟随代码介绍各个模块的在代码中的交互关系。

FATE Flow 架构

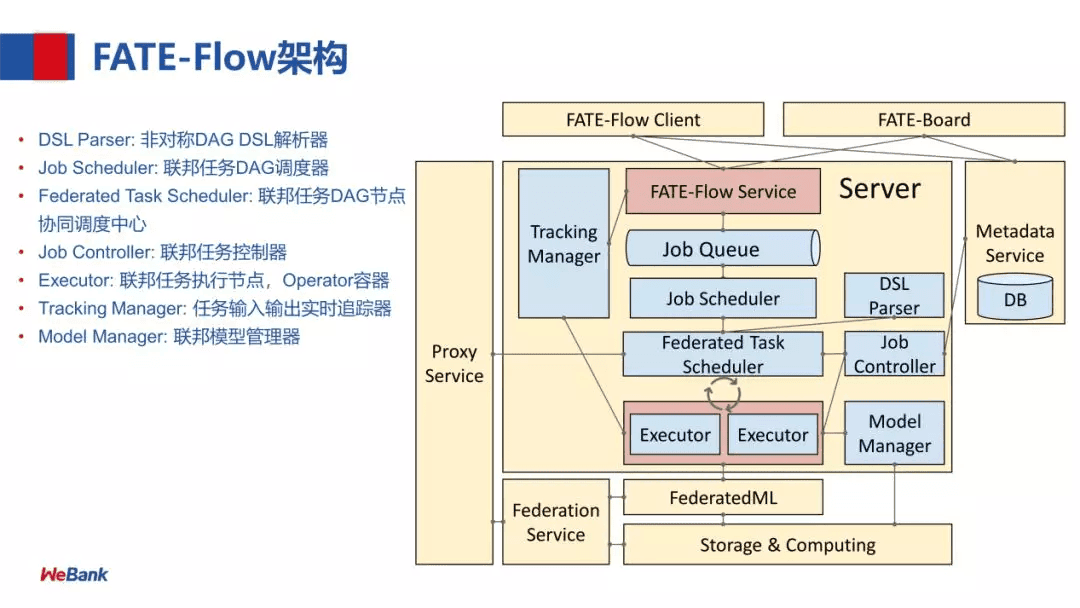

FATE Flow 在 1.5 版本中有了一定的优化和增强，这里我们循序渐进介绍一下，下图是较早版本的架构，但仍然有参考意义：

各个模块的功能如下（来自 构建端到端的联邦学习 Pipeline 生产服务）：

• DSL Parser：是调度的核心，通过 DSL parser 解析到一个计算任务的上下游关系及依赖等。
• Job Scheduler：是 DAG 层面的调度，把 DAG 作为一个 Job，DAG 里面的节点执行称为 task，也就是说一个 Job 会包含若干个 task
• Federated Task Scheduler：最小调度粒度就是 task，需要调度多方运行同一个组件但参数算法不同的 task，结束后，继续调度下一个组件，这里就会涉及到协同调度
• Job Controller：联邦任务控制器
• Executor：联邦任务执行节点，支持不同的 Operator 容器，现在支持 Python 和 Script 的 Operator。Executor，在我们目前的应用中拉起 FederatedML 定义的一些组件，如 data io 数据输入输出，特征选择等模块，每次调起一个组件去执行，然后，这些组件会调用基础架构的 API，如 Storage 和 Federation Service (API 的抽象) ，再经过 Proxy 就可以和对端的 FATE-Flow 进行协同调度。
  • 注：这里还用老版本的说明，即 Proxy+Federation，最新版本统一为 RollSite
• Tracking Manager：任务输入输出的实时追踪，包括每个 task 输出的 data 和 model。
• Model Manager：联邦模型管理器

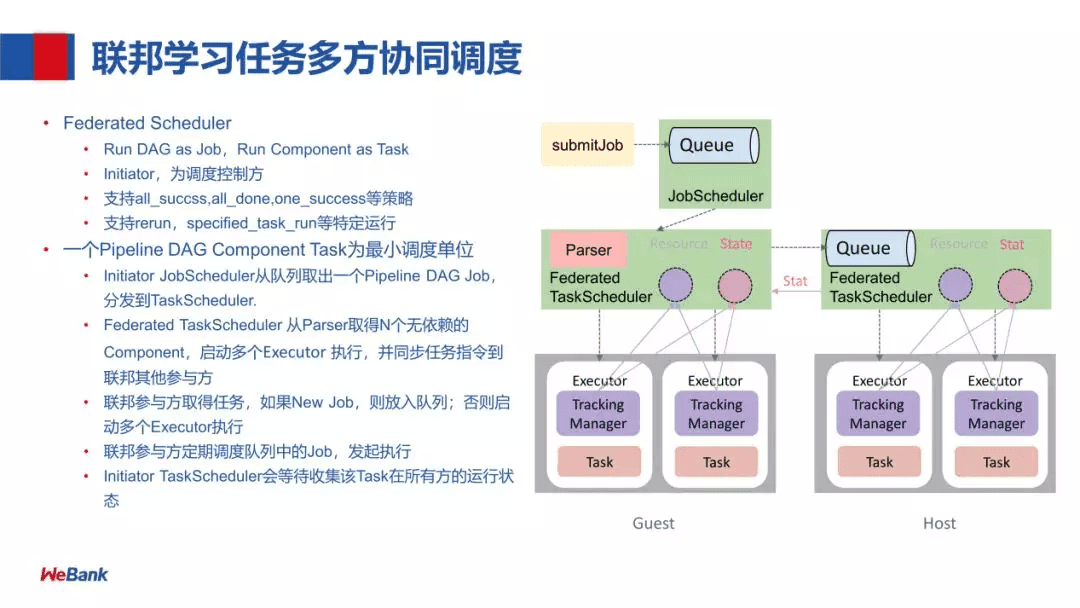

联邦学习任务多方协同调度的流程：

首先，是以任务提交的一种方式，提交任务到 Queue，然后 JobScheduler 会把这个任务拿出来给到 Federated TaskScheduler 调度，Federated TaskScheduler 通过 Parser 取得下游 N 个无依赖的 Component，再调度 Executor (由两部分组成：Tracking Manager 和 Task) 执行，同时这个任务会分发到联邦学习的各个参与方 Host。联邦参与方取得任务，如果是 New Job，则放入队列（参与方会定期调度队列中的 Job），否则启动多个 Executor 执行，Executor 在 run 的过程中，会利用 Federation API 进行联邦学习中的参数交互，对一个联邦学习任务，每一方的 Job id 是保持一致的，每跑一个 Component，它的 Task id 也是一致的。每个 Task 跑完 Initiator TaskScheduler 会收集各方的状态，进行下一步的调度。对于下一步的调度策略我们支持：all_succss，all_done，one_succss 等策略。由于基于 Task 为最小的调度单位，所以很容易实现 rerun，specified_task_run 等特定运行。

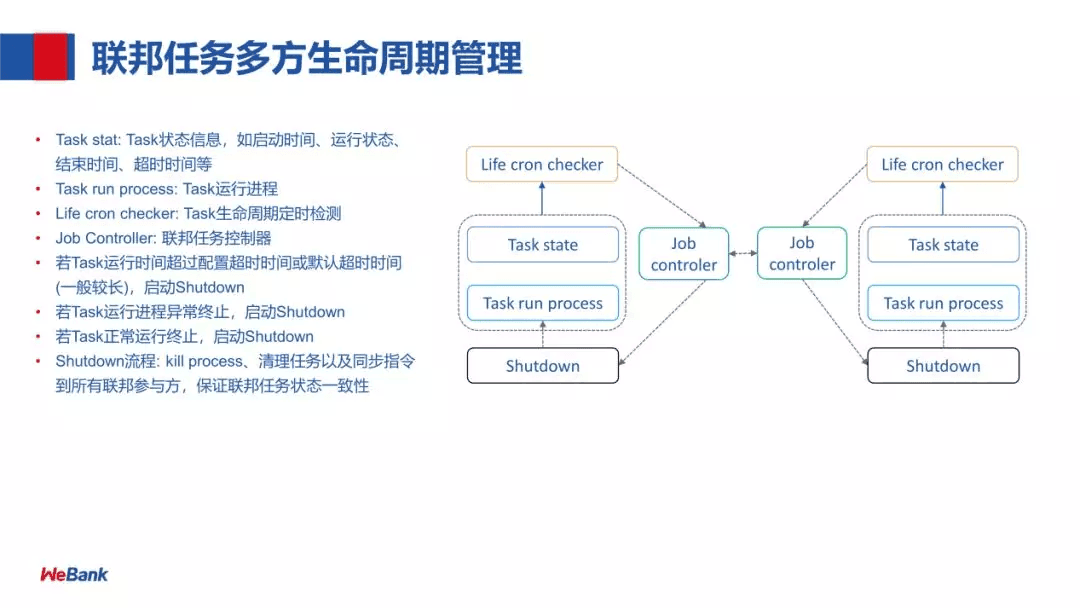

分以下几个部分：

• Task stat：Task 状态信息，如启动时间、运行状态、结束时间、超时时间等
• Task run process：Task 运行进程
• Life cron checker：Task 生命周期定时检测
• Job controller：联邦任务控制器
• Shutdown：kill process、清理任务以及同步指令到所有联邦参与方，保证联邦任务状态一致性

启动 Shutdown 的条件：

• 若 Task 运行时间超过配置超时时间或默认超时时间(一般较长)，启动 Shutdown
• 若 Task 运行进程异常终止，启动 Shutdown
• 若 Task 正常运行终止，启动 Shutdown

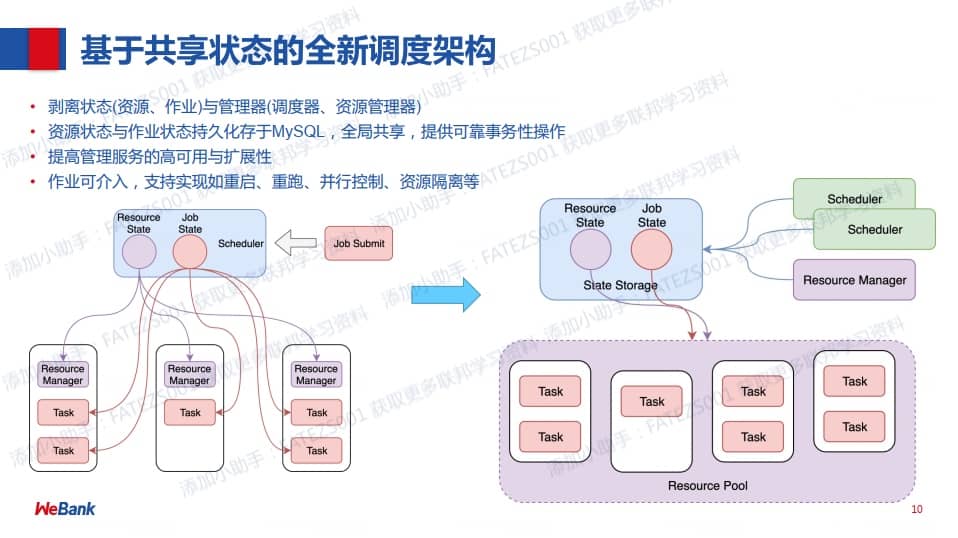

最后，在 1.5.0 版本中的优化如下：

上面主要是基于官方的各类说明材料，比较抽象的架构图我们就介绍到这里，接下来我们就从代码入手，看看具体的实现吧。

源码框架流程

源码框架流程部分相对来说比较硬核和枯燥，我会尽量简化非必要的细节，点出关键要点，方便大家理解。首先，我们来看看代码的入口。

注：大部分相关代码均位于 python/fate_flow 文件夹中，少部分会位于 python/fate_arch 文件夹中。

FATE Flow Server

• 代码文件：python/fate_flow/fate_flow_server.py
• 所用 Web 框架：Flask

熟悉 Flask 的朋友都知道，这是一个轻量级的 Python Web 框架，底层是基于 werkzeug，实际上也是通过 werkzeug 来提供并发支持的，具体启动的代码位于 113-121 行：

try:
    run_simple(hostname=IP, port=HTTP_PORT, application=app, threaded=True)
    stat_logger.info("FATE Flow server start Successfully")
except OSError as e:
    traceback.print_exc()
    os.kill(os.getpid(), signal.SIGKILL)
except Exception as e:
    traceback.print_exc()
    os.kill(os.getpid(), signal.SIGKILL)

这里我们尤其要关注 run_simple 这个函数，这里采用 threaded=True 这个配置，说明 server 是以单进程多线程的方式启动，来处理并发的请求的。更多关于 werkzeug 的材料可以在文章最后的参考链接中找到，这里就不展开了。

接下来我们详细看看这个 Web Server 提供哪些功能，具体的功能都分散在不同的模块中，在 app 这个变量初始化是统一引入（这也是 Flask 的常用写法），具体代码位于 71-87 行：

app = DispatcherMiddleware(
    manager,
    {
        '/{}/data'.format(API_VERSION): data_access_app_manager,
        '/{}/model'.format(API_VERSION): model_app_manager,
        '/{}/job'.format(API_VERSION): job_app_manager,
        '/{}/table'.format(API_VERSION): table_app_manager,
        '/{}/tracking'.format(API_VERSION): tracking_app_manager,
        '/{}/pipeline'.format(API_VERSION): pipeline_app_manager,
        '/{}/permission'.format(API_VERSION): permission_app_manager,
        '/{}/version'.format(API_VERSION): version_app_manager,
        '/{}/party'.format(API_VERSION): party_app_manager,
        '/{}/initiator'.format(API_VERSION): initiator_app_manager,
        '/{}/tracker'.format(API_VERSION): tracker_app_manager,
        '/{}/forward'.format(API_VERSION): proxy_app_manager
    }
)

这样的代码组织也使得我们只需要看对应不同 manager 的代码就能了解不同模块的功能，很好很合理。具体各个模块的功能如下（后面会分别详细说明）：

• apps 文件夹
  • data_access_app_manager 提供数据集上传、下载、查询等功能
  • job_app_manager【核心模块】提供 Job 和 Task 的提交、执行、查询、配置等功能
  • model_app_manager 提供模型的载入、迁移、发布等功能，主要用于在线预测
  • permission_app_manager 提供权限验证相关功能
  • pipeline_app_manager 提供解析 DAG 各个组件依赖关系的功能
  • proxy_app_manager 提供各 Party 间通信及调用功能
  • table_app_manager 提供数据表的新增、删除等功能
  • tracking_app_manager 提供 component 相关状态、数据等查询、下载功能
  • version_app_manager 提供 FATE 相关版本查询功能
• scheduler_apps 文件夹
  • initiator_app_manager 提供在角色为 initiator 的 Party 方进行 Job 重新执行、停止和更新状态等功能
  • party_app_manager【核心模块】提供在各个 Party 执行 Job 相关动作的功能
  • tracker_app_manager提供查询 component 执行状态、结果和输出数据等功能

这里大家可能有一点疑惑，这里的 job_app_manager 和 party_app_manager 提供的功能似乎是相似的，其实不一样，一个是对外的接口，一个是对内的接口，具体如下：

• job_app_manager 提供的是对外使用的接口，可以被 flow client 或 http api 直接调用
• party_app_manager 提供的是对内使用的接口，主要被内部调度器调用

接下来就是各类配置和服务的初始化及后台启动，具体代码位于 98-111 行，这里直接通过注释来说明代码功能：

# 运行时配置初始化
RuntimeConfig.init_env()
RuntimeConfig.set_process_role(ProcessRole.DRIVER)
# 鉴权模块初始化
PrivilegeAuth.init()
# 服务注册
ServiceUtils.register()
# 资源管理器初始化
ResourceManager.initialize()
# 任务探测器启动，每 5 秒执行一次
Detector(interval=5 * 1000).start()
# DAG 调度器启动，每 2 秒执行一次
DAGScheduler(interval=2 * 1000).start()
# 启动 grpc server，用于联邦任务调度和执行
server = grpc.server(futures.ThreadPoolExecutor(max_workers=10),
                     options=[(cygrpc.ChannelArgKey.max_send_message_length, -1),
                              (cygrpc.ChannelArgKey.max_receive_message_length, -1)])

proxy_pb2_grpc.add_DataTransferServiceServicer_to_server(UnaryService(), server)
server.add_insecure_port("{}:{}".format(IP, GRPC_PORT))
server.start()

这里我们需要解开最后一个疑惑，为什么要另外启动一个 GRPC server？简单来说，FATE 会通过这个 GRPC Server 完成各个 Party 之间的函数调用，也就是说所有的 http 接口都通过本地调用，不同 Party 间的函数调用统一通过 grpc 的方式进行，而这个 grpc 的调用逻辑也很简单，实际上是通过解析 grpc 请求中的参数，对应再次调用上述 http 接口（主要是 party_app_manager）中的接口。关于 GRPC Server 的具体说明会在 文件夹 utils 一章详细介绍，这里只需要有粗略了解即可。

为了更便于大家理解具体的执行流程，接下来一节会以一个 Job 从提交到完成执行来进行说明各个模块的执行顺序和逻辑，因为步骤比较多，所以更具体的源码分析请参考后面 源码分析 章节。

Job 的生命周期

通过了解一个 Job 从提交到完成执行的各个步骤，基本可以掌握 FATE Flow 的关键所在，就像一条中轴线，其他的所有模块都是配合这条线而存在的。废话不多说，我们直接开始：

1. 【任务提交】无论是通过 flow client 还是 http api 提交任务，实际上执行的都是 apps/job_app.py 中第 45 行的 submit_job 函数，在检查完 job 运行配置后，调用 DAGScheduler.submit() 完成任务提交（具体逻辑参考后文 dag_scheduler.py 的说明。具体执行的任务简单来说就是：生成 JobID -> 通知各 Party 创建 Job -> 各方均创建成功后，任务提交成功。提交成功后将由 DAGSchudler 进行调度执行，具体的调度逻辑在下一节会详细说明，这里主要围绕 Job 本身的流程进行介绍。
2. 【等待 Job 调度】创建完成之后，Job 的状态为 waiting，在 DAGScheduler.run_do 函数中会从数据库中找到状态为 waiting 的任务，并通过 DAGScheduler.schedule_waiting_jobs 函数进行调度
3. 【尝试启动 Job】若该 Job 开始被调度，则首先会向各 Party 通过 FederatedScheduler.resource_for_job 函数进行计算资源申请，若申请成功则通过 DAGScheduler.start_job 函数启动 Job；若某方没有足够的计算资源（注意：这个和申请失败不一样），则已经申请的资源需要退回；若资源申请失败，则通过 DAGScheduler.stop_job 函数停止 Job。如果 start_job 成功完成，Job 的状态将变为 running
4. 【等待 Task 调度】Job 状态变为 running 之后，就会被 DAGScheduler.schedule_running_jobs 函数进行调度，实际调用的是 TaskScheduler.schedule 函数
5. 【尝试调度 Task】若该 Task 开始被调度，则会通过 FederatedScheduler.start_task 函数在各方启动该 Task，实际上就是发起 grpc 调用，主要被调用的就是 party_app_manager 所提供的内部接口
6. 【尝试启动 Task】被上一步 grpc 调用的接口是 party_app.py 中的 start_task 函数，实际执行的是 TaskController.start_task 函数，在底层是 EGGROLL 的情况下，就是通过 shell 执行对应的 python 脚本（通过 job_utils.run_subprocess 函数执行）
7. 【执行 Task】具体 Task 的执行是通过 TaskExecutor.run_task 函数进行的，在这里我们将解析 job 和 task 的上下文和配置，并通过 run_object.run 函数进行执行。在这里因为是另外一个进程，所以是同步执行的，等 Task 执行完成后，会保存 data 和 model 并更新 Task 状态，便于调度器继续执行。注：具体任务的执行就不在这里展开讲了，后面会结合算法的开发另写一篇。
8. 【完成 Job】每次进行 task 调度时，都会通过 DAGScheduler.calculate_job_status 函数来确定 Job 的状态，如果全部 Task 都 Success，那么 Job 的状态也变为 Success。至此，Job 执行完成。

注：这里因为篇幅关系，省略了部分细节，如状态更新、任务取消等，感兴趣的同学可以自行研究。

源码分析

这部分是具体各个文件的代码逻辑，建议配合上面 Job 的生命周期 阅读，当做细节查看手册，方便理解。

重点需要关注 federated_scheduler.py，只要理解了如何在多方同步调度，那么其他部分应该都可以迎刃而解了。

（此处省略详细的源码分析，原文非常长，主要包含以下文件的代码逻辑说明：controller/job_controller.py、controller/task_controller.py、scheduler/dag_scheduler.py、scheduler/task_scheduler.py、scheduler/federated_scheduler.py、scheduler_apps/party_app.py、operation/job_saver.py、utils/grpc_utils.py、utils/api_utils.py、utils/job_utils.py）
